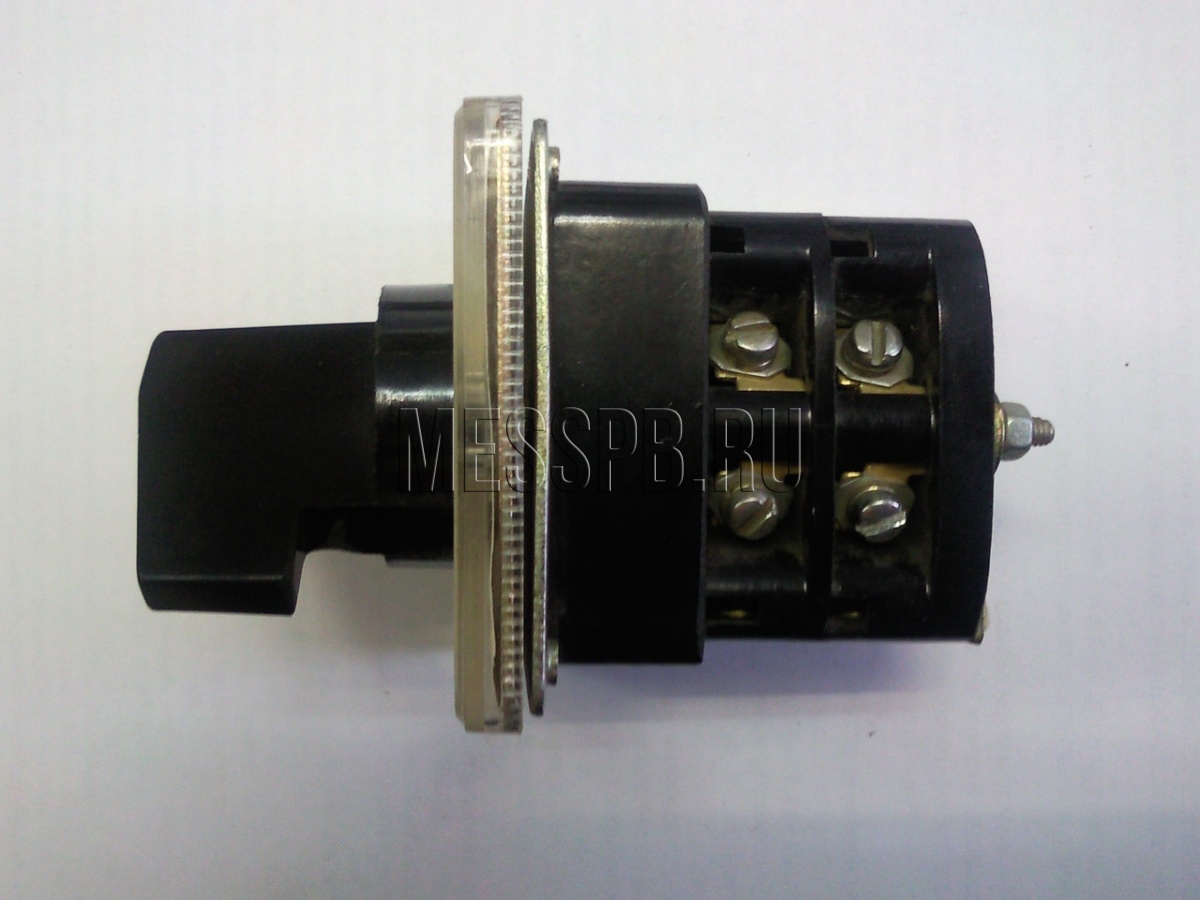

ПКУ-3 12

Переключатели кулачковые универсальные ПКУ3 12 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50, 60 Гц напряжением от 24 до 500 В и постоянного тока напряжением от 24 до 220 В.

Купить ПКУ-3 12

Введите Ваш телефон и с Вами свяжется наш менеджер.

Технические характеристики

Тип переключателя	Способ установки и крепления	Степень защиты	Способ фиксации
ПКУ-3 12	То же	IP30 со стороны фланца	А Б. Д Е Ж И Д Н М С Ф У Х

Способы фиксации переключателей ПКУ-3

Способ фиксации	Обозначение	Фиксированные положения рукоятки
Самовозврат в начальное положение	А Б	– –	– –	-45° –	0° 0°	45° 45°	– –	– –	– –
Фиксация на положениях через 90°	Д Е Ж	– – –	-90° -90° –	– – 45°	0° 0° –	– – 90°	90° 90° –	– – –	180° – –
Фиксация на положениях через 45°	И К Л М Н С Ф У Х	– – – -135° -135° – – – –	– – -90° -90° -90° – -90° – 90°	– -45° -45° -45° -45° -45° -45° -45° -45°	0° 0° 0° 0° 0° 0° 0° 0° 0°	45° 45° 45° 45° 45° 45° 45° 45° 45°	– 90° 90° 90° 90° – – 90° 90°	– 135° – 135° 135° – – – 135°	– – – – 180° – – – –
Фиксация и самовозврат на положениях через 60°	Т	–	–	-60°	0°	60°	–	–	–
