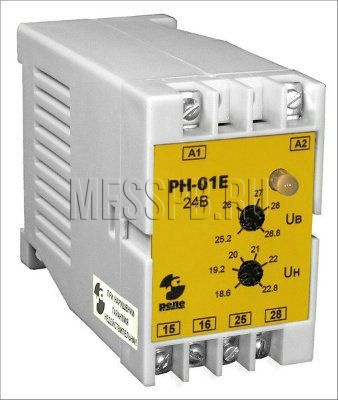

РН-01Е реле напряжения
Реле напряжения РН-01Е предназначено для контроля величины напряжения сети переменного тока и применяется в схемах релейной защиты и автоматики электрических систем.
Купить РН-01Е реле напряжения
Технические характеристики
| Технические характеристики | Значение параметра | |
|---|---|---|
| Потребляемая мощность | ≤ 1,5 Вт | |
| Диапазон контролируемых напряжений (по исполнениям): - ~220 B - ~110 B - ~60 B - ~24 B |
~170...260 В ~90...130 В ~50...70 В ~19...30 В |
|
| Минимальный диапазон контролируемых напряжений (по исполнениям): - ~220 В - ~110 В - ~60 В - ~24 В |
~210...230 В ~105...115 В ~57...63 В ~23...25 В |
|
| Регулировка порога срабатывания | Потенциометр | |
| Погрешность установки | ≤ 5% | |
| Средняя основная погрешность | ≤ 5% | |
| Погрешность от изменения температуры на 1°С | ≤ 0,1% | |
| Время срабатывания реле при превышении установленного значения тока | ≤ 0,2 с | |
| Время повторной готовности | ≤ 2 с | |
| Число и род выходных контактов | 1 замыкающий + 1 размыкающий | |
| Номинальный ток | 5 А | |
| Коммутируемое напряжение | ~220 В / ="24 В | |
| Механическая износостойкость | 500 000 циклов ВО | |
| Электрическая износостойкость | 100 000 циклов ВО | |
| Диапазон рабочих температур | −20...45°C | |
| Рабочее положение | Произвольное | |
| Степень защиты реле | IP40 | |
| Степень защиты выводных зажимов | IP20 | |
| Крепление реле | Нa DIN-рейку, на плоскость | |
| Максимальное сечение присоединяемых проводов | 2",5 мм², с гильзой 1,5 мм² | |
| Габаритные размеры | 25×70×100 мм | |
| Вес реле | 0,15 кг | |
