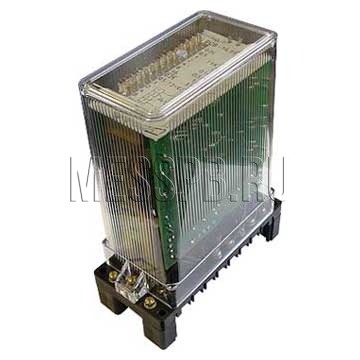

РСВ-14

Реле времени РСВ 14 предназначены для использования в схемах устройств релейной защиты и автоматики энергетических объектов.

Купить РСВ-14

Введите Ваш телефон и с Вами свяжется наш менеджер.

Технические характеристики

Наименование параметра	Значение
Номинальное напряжение: - постоянного тока , В - переменного тока , В	24, 48, 110, 220 100, 110, 127, 220, 380
Частота переменного тока, Гц	50, 60
Номинальный диапазон ступенчатого изменения выдержки времени	0,05 с – 90 с
Диапазон регулирования уставок выдержки времени, с	0,1–9,9
Диапазоны регулирования: (0,05–3,0) с – 0,025 с; (0,05-30) с – 0,25 с; (0,15–9,0) с – 0,075 с; (6,0-90) с – 0,75 с;
Дискретность регулирования уставки по диапазонам, от минимальной уставки диапазон, %	1,0
Контакты используемые во внешней цепи: - мгновенного действия – 1 переключающий -c выдержкой времени (независимые) – 1 скользящий и 1 замыкающий
Время срабатывания мгновенного контакта, не более, с	0,04
Время повторной готовности, не более, с	0,1
Класс точности реле	5
Время замкнутого состояния скользящего контакта с возможностью изменения на	0,3±0,15 0,06±0,15 0,9±0,15
Потребляемая мощность реле, не более, для исполнения по напряжению: - постоянного тока, Вт - переменного тока, ВА	15 17
Коммутационная способность контактов реле: - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА	48 750
Длительно допустимый ток контактов выходных органов не менее, А	8
Механическая износостойкость, циклы ВО, не менее	30 000 000
Коммутационная износостойкость, циклы ВО, не менее	6 050
Габаритные размеры, мм - в унифицированном корпусе «СУРА» - в универсальном корпусе	65x138x147 70x87x110
Масса реле, кг, не более - в унифицированном корпусе «СУРА» - в универсальном корпусе	0,5 0,2
